КОМПАС-3D V17. Основы 3D-проектирования. Часть 1.
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.
Отписаться от уведомлений вы всегда сможете в профиле автора.
В прошлой статье было написано о выходе бета-версии.
В этой статье я попробую наглядно показать изменения, произошедшие в бета-версии.
Это переделанная статья о КОМПАС-3D V16 Home, вы можете открыть оригинал статьи и сравнить, что именно изменилось.
После запуска программы мы видим стартовую страницу.
Создадим деталь — для этого просто нажмите левой кнопкой мыши на соответствующий значок на стартовой странице:
В новой версии можно запускать все команды, которые можно выполнить в текущий момент. Мы будем строить параллелепипед. Основа параллелепипеда прямоугольник.
Запустим команду «Прямоугольник»
После этого вы переходите в режим эскиза — изображение разворачивается на плоскость экрана.
Создадим прямоугольник. Вы можете либо нажать левой кнопкой мыши в двух произвольных местах на экране.
В новой версии вам не обязательно нажимать кнопку «Создать». У вас получился фантом куба или параллелепипеда, в зависимости от ваших действий.
Обратите внимание, что вам не обязательно нажимать кнопку «Создать». Запустим команду «Скругление».
Поздравляю! Ваша первая модель в КОМПАС-3D V17 готова!
Предлагайте в комментариях темы для новых уроков.
Если у вас есть срочные вопросы, вы можете задать их в нашей группе в ВК.
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Еще больше интересных постов
Как настроить Join и зависимости в Fusion360 (что бы все вращалось и двигалось вместе)
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Пример использования T-FLEX CAD и др. продуктов T-FLEX PLM на предприятиях малого бизнеса
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Время от времени в комментариях к нашим материалам проскальзывают вопросы о версии T-FLEX CAD для использования фрила.
NetFABB: Кручу-верчу, порезать хочу!
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Добрый день Уважаемые читатели!
Сегодня я хотел бы рассказать о программе NetFABB Basic, которая имеет неплохой инструментарий по раб.
Комментарии

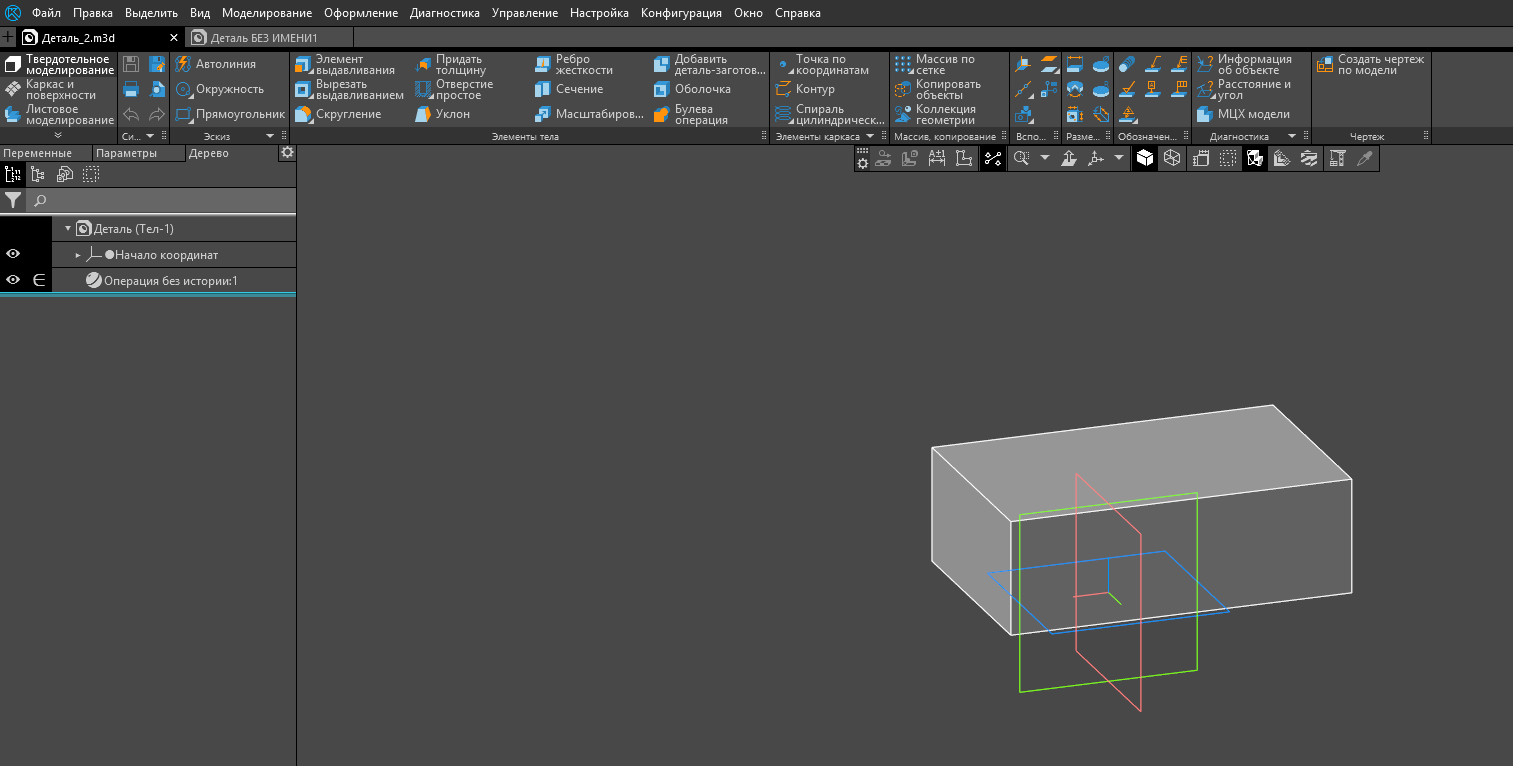

Ну, раз Вы сохранили этот кубик (параллелепипед) в STL, то стоит его открыть и как то его отрихтовать. Думаю, звучит логично. Ну и в порядке бреда, деталь по сечениям, крыло эллиптическое в плане (как у Спитфайра) или трапециедальное с законцовкой (как у мессера-109), так вполне прикладная задачка.
Ну, раз Вы сохранили этот кубик (параллелепипед) в STL, то стоит его открыть и как то его отрихтовать. Печатать кубик как-то уж очень просто)
Ну и в порядке бреда, деталь по сечениям, крыло эллиптическое в плане (как у Спитфайра) или трапециедальное с законцовкой (как у мессера-109), так вполне прикладная задачка Есть такое крыло:
Да, примерно что то такое. Хотя вариантов достаточно много. Заодно и для модели корабля может пригодится. Судомоделисты могут заинтересоваться. Но там ещё больше вариантов. Чисто прикладная задачка. Причём сам корпус по сечениям не так сложен, а вот создание оконечности корабля, или законцовки крыла, во первых в литературе как то тема не озвучена, да и придумать самостоятельно методику непросто. Хотя идеи были. Но интересно, как ‘по уму’ надо строить. А переделку STL кубика думаю многие ждут.
Печатать кубик как-то уж очень просто) Невинимательно читали.
Ну, раз Вы сохранили этот кубик (параллелепипед) в STL, то стоит его открыть и как то его отрихтовать В смысле открыть в программе! Когда сделаете? Устали уже фрикад довеском мучать.
В смысле открыть в программе! Когда сделаете? Устали уже фрикад довеском мучать. Так речь об этом))) Не вопрос:

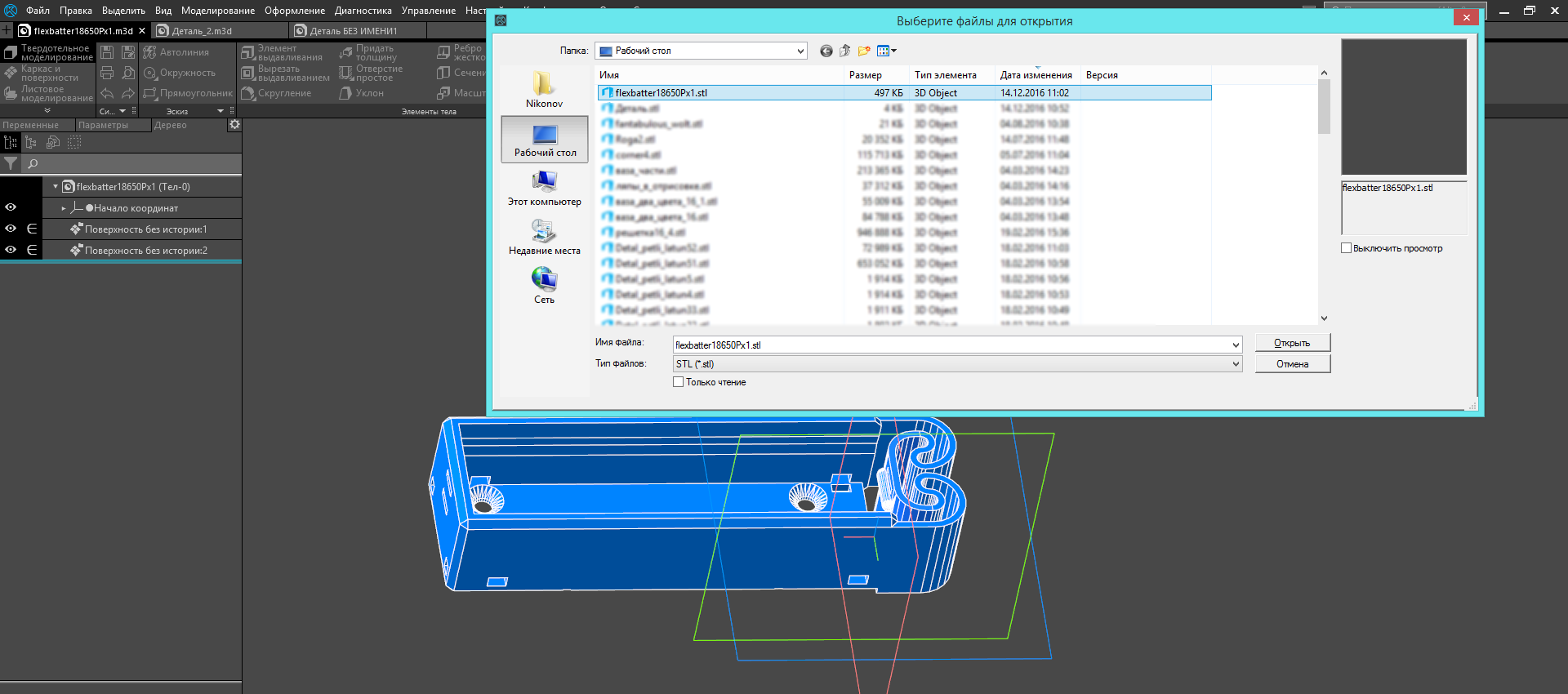

Т.е. вы открыли STL? Вот так вот просто STL? А вот этот могете? http://www.thingiverse.com/thing:456900/#files
а точнее http://www.thingiverse.com/download:763292
Он после фрикада поломаный и работать с ним не камильфо. Я пока в 16 версии делаю так — фрикад — экспорт в step, открываю и обрисовываю по контуру и выдавливаю/вырезаюю и прочее, а потом только редактирую под себя. Если все так прекрасно, то как на счет дать погонять 17 версию? И еще вопрос если у меня 16 версия хом версии, 17 дадут так поюзать или покупать заного?
А вот этот могете? http://www.thingiverse.com/thing:456900/#files
а точнее http://www.thingiverse.com/download:763292 Открыть могу, но файл исходный править надо, поверхностями открывает:
Открыть могу, но файл исходный править надо, поверхностями открывает Ну. Это же по идее любой stl — это поверхности? Как вы куб открывали? stl? ладно. сейчас письмо с пароем прийдет и сам попробую. Спасибо.
Ну. Это же по идее любой stl — это поверхности? Не любой. Если ошибок нет в Stl и образуется замкнутый контур, тогда это тело. Если ошибки есть или контур не замкнут — поверхность.
Лечим нетфабом, открываем и поверхность можно спокойно сшить с образованием тела и работать с этим телом:
Лечим нетфабом ГГГ. ‘Чтобы полновесно пользоваться нашим продуктом купите еще 3’. Как-то все сложно (

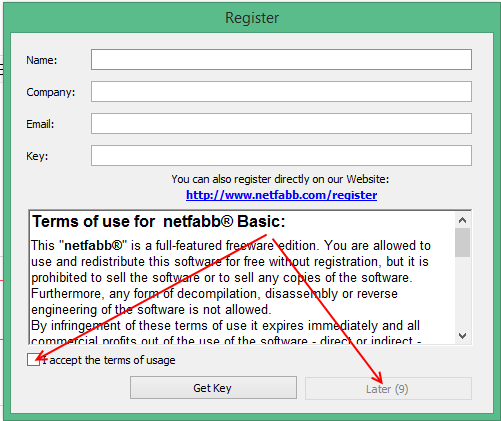

Я бесплатным лечил.
А что есть такой7 Есть только фритриал. Там тоже вроде бы на сколько то дней.
Уже больше года работает:
Не могли бы поделиться сетупчиком? Все что нашел, это 5.2 и то под х86
Остальное стерто с лица гугла )
Сначала не понял в чём проблема скачать с сайта. Набрал в поисковике — его автопарта купила. Хороший был софт, помянем.
Не всё потеряно
Про XSI тоже сначала думали, что не всё потеряно.

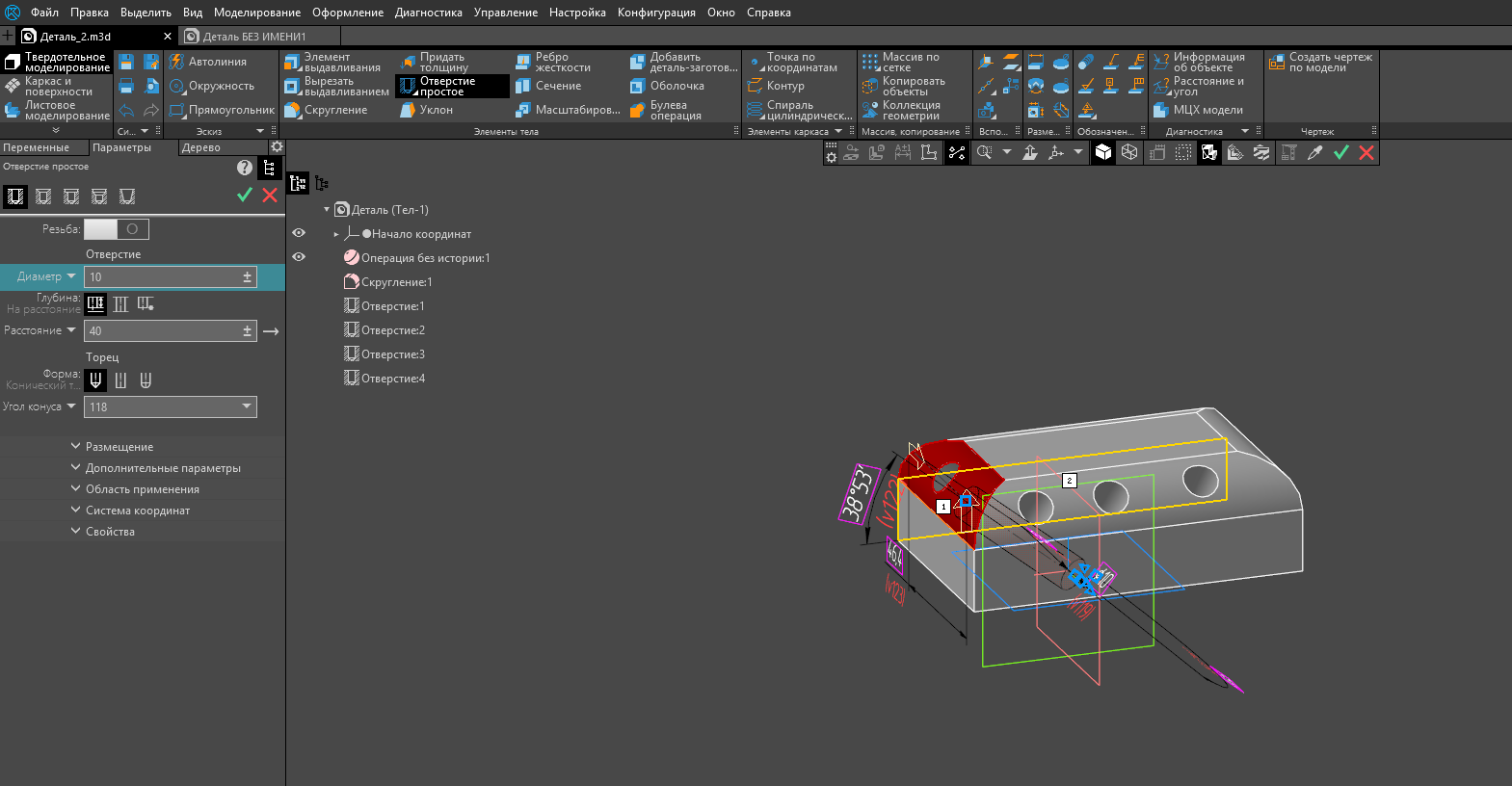

Вот ещё немного издевательств над кубиком))
короче жуть. регистрирую пользователя по ссылке http://support.ascon.ru/betatesting/kompas/ такой email существует. Ок. Восстанавливаю пароль,
Ваши данные для доступа к сайтам АСКОН, к Service Desk и Системе Дистанционного Обучения:
И пароль говорите не верный.
Бывает 🙂 В выходные сбой был, может из-за этого.
Я правильно вас понял, это вы загрузили стл и редактируете его?

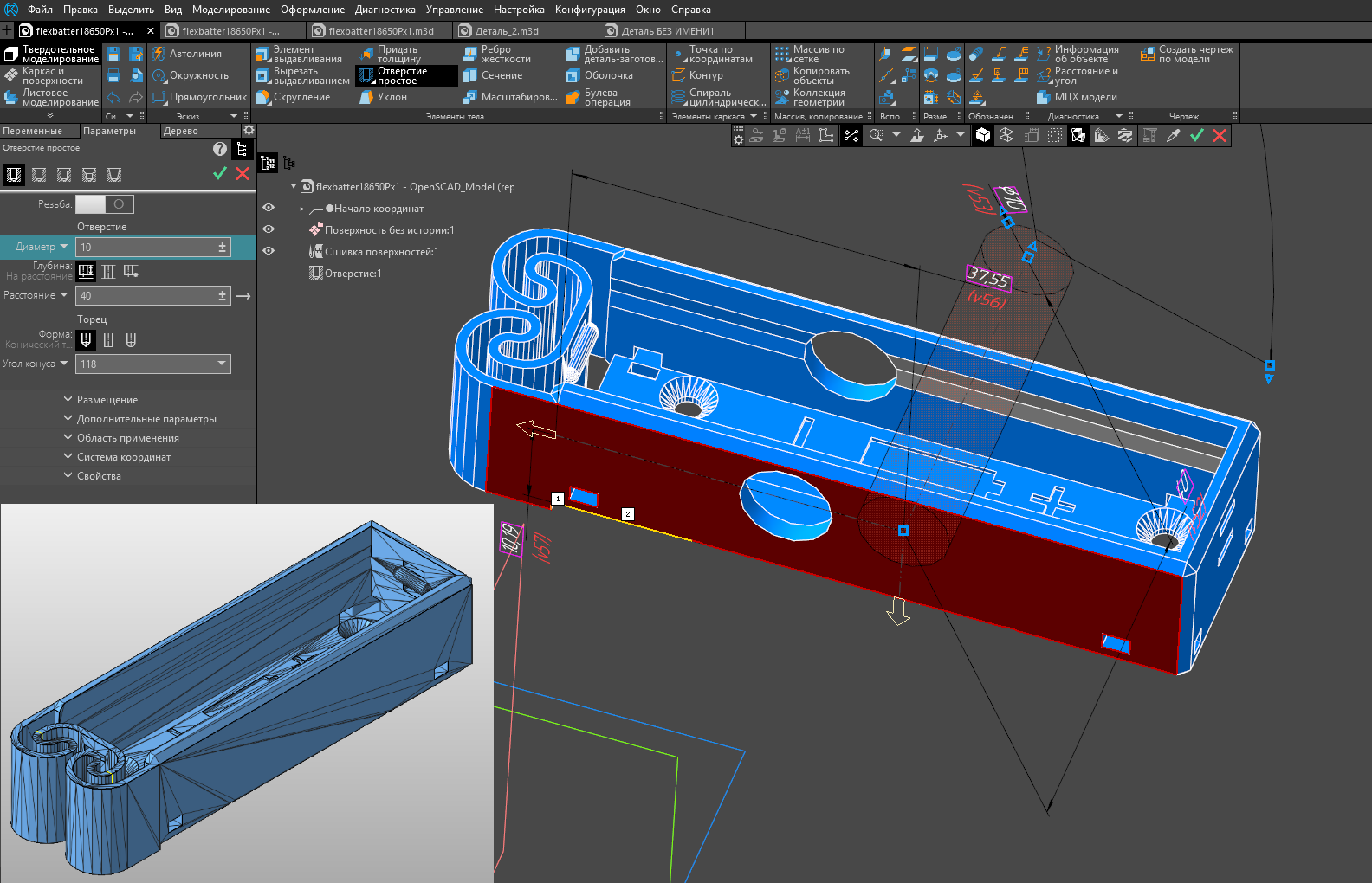

Именно так, вот же картинка:
[IMG]http://3dtoday.ru/upload/resize_cache/main/cba/940_1080_1/%D0%91%D0%B5%D0%B7%D1%8B%D0%BC%D1%8F%D0%BD%D0%BD%D1%8B%D0%B9.png[/IMG]
Геморрой с незамкнутым контуром в эскизе как нибудь вылечили или добавили еще костылей? 🙂
Это пока ещё не делали.
А эскиз по пересечению поверхности и плоскости можно сделать (НЕ ПРОЕКЦИЯ)?
А эскиз по пересечению поверхности и плоскости можно сделать (НЕ ПРОЕКЦИЯ)? Кривую пересечения поверхностей и в 16м можно строить:
Можно, только пространственная кривая и эскиз — разные вещи.
В эскиз её в любом случае проецировать надо. Вызвать команду спроецировать и указать кривую.
Если эскиз не самоцель пространственную кривую в дальнейших построениях вполне можно использовать.
А интерфейс у Вас сразу после установки такой был? А то я поставил Компас, меню все серое, иконки черные, муть полная. Видать увидели мой отзыв у себя на форуме образумились) Это хорошо)))

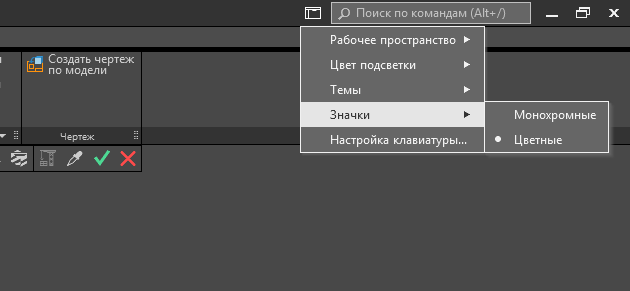

А интерфейс у Вас сразу после установки такой был? Это управляется настройкой:
У меня такого нет, раньше скачал.
На первой бете проверяли именно серый вариант — он более полезный для зрения. Ну, если всматриваться в серую однотонную массу и это полезно, тогда да)))
Все, нормальные, программы с ленточным меню, что SolidWorks, что простой Word и т. д., так не делают, иконки должны отличатся, притягивать взгляд, запоминаться, а не быть сплошной неразберихой. Это мое мнение! Хотя кому как, но логично должно быть как у людей, ведь цветные иконки они зрение не портят). Я и сейчас, используя Компас 16.1, ставлю цветовую схему темную, это по любому, но иконки сейчас разноцветные, не блещут своей синей оригинальностью, но зато выделяются.
У меня такого нет, раньше скачал. Вы можете скачать обновление в личном кабинете.
Ну, если всматриваться в серую однотонную массу и это полезно, тогда да))) Смысл в том, чтобы фокусировка была на модели, а не на интерфейсе. Такова современная тенденция. Но впрочем о тех, кто хочет цветные иконки мы тоже позаботились;)
